Junta de expansión de goma de esfera única
, Junta de expansión de caucho PN16
, articulación de expansión ANSI cl150
Nombre: |
Juntas de caucho reductor concéntrico |
Material de las bridas: |
Acero al carbono, acero inoxidable 304 316, etc. |
Aplicación: |
Aire, agua, aguas residuales, ácido, petróleo, piedra arenisca, etc. |
Temperatura aplicable: |
-15°C - +115°C (el especial puede alcanzar -30°C - +120°C) |
Presión: |
6-40 bares ((PN6-PN40) |
Estándar de brida: |
DIN, ANSI, JIS, etcétera. |
Utilización: |
Industria petroquímica,Industria del papel,Industria de abastecimiento de agua y drenaje,Industria m |
Garantización: |
1 año |

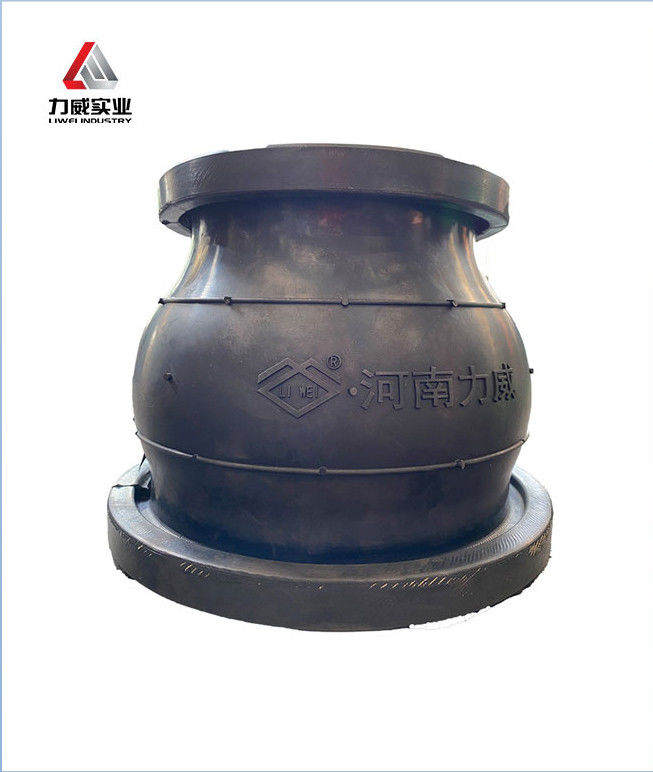

PN16 Expansión conjunta de goma de esfera única reducción concéntrica ANSI Cl150 acero al carbono flanqueado
PN16 bola única Concentric reducción de la unión de caucho ANSI cl150 acero al carbono con brida
Descripción de las juntas de goma reductoras concéntricas:
La unión de goma reductora concéntrica es un componente de tubería de alta calidad, diseñado específicamente para proporcionar accesorios de conexión universales y robustos para una amplia gama de aplicaciones industriales.El producto está destinado a acomodar movimientos térmicos, suprimir las vibraciones, reducir el ruido dentro del sistema de tuberías, y garantizar la longevidad y la eficiencia.garantizar que los clientes puedan integrar sin problemas las uniones en sus sistemas existentes con confianza en su compatibilidad y rendimientoEstos dibujos proporcionan todas las dimensiones y especificaciones necesarias para comprender la integración del producto y las capacidades operativas.
Características del producto:
(1)Pequeño volumen, peso ligero, muy buena flexibilidad, instalación y mantenimiento convenientes.
(2) Desplazamiento transversal, desplazamiento axial, desplazamiento angular.
(3) Reducción del ruido, absorción de golpes.
Parámetros técnicos:
| Dimensión de la conexión principal |
| DNmax × DNmin |
Duración
(mm) |
Los desplazados axiales |
En el plano horizontal
movimiento
(mm) |
Desviación
ángulo
(a1+a2) |
DNmax × DNmin |
Duración
(mm) |
El desplazamiento axial |
En el plano horizontal
movimiento
(mm) |
Desviación
ángulo
(a1+a)₂) |
Extensión
(mm) |
Compresión
(mm) |
Extensión
(mm) |
Compresión
(mm) |
| 32 × 25 |
115 |
20 |
30 |
45 |
35° |
125×100 |
200 |
22 |
30 |
40 |
35° |
| 40 × 25 |
115 |
20 |
30 |
45 |
35° |
150 × 50 |
200 |
22 |
30 |
40 |
35° |
| 40 × 32 |
115 |
20 |
30 |
45 |
35° |
150 × 125 |
200 |
25 |
35 |
40 |
30° |
| 50 × 32 |
180 |
20 |
30 |
45 |
35° |
200 × 80 |
200 |
25 |
35 |
40 |
30° |
| 50 × 40 |
180 |
20 |
30 |
45 |
35° |
200×150 |
200 |
25 |
35 |
40 |
30° |
| 65 × 32 |
180 |
20 |
30 |
45 |
35° |
250 × 100 |
220 |
25 |
35 |
40 |
30° |
| 65 × 50 |
180 |
20 |
30 |
45 |
35° |
300 × 250 |
220 |
25 |
35 |
40 |
30° |
| 80 × 40 |
180 |
20 |
30 |
45 |
35° |
350 × 300 |
240 |
25 |
35 |
35 |
30° |
| 80 × 65 |
180 |
20 |
30 |
45 |
35° |
400 × 350 |
240 |
25 |
38 |
35 |
30° |
| 100 × 40 |
180 |
22 |
30 |
40 |
35° |
500×300 |
240 |
28 |
38 |
35 |
26° |
| 100 × 80 |
180 |
22 |
30 |
40 |
35° |
500x400 |
240 |
28 |
38 |
35 |
26° |
| 125 por 5 |
180 |
22 |
30 |
40 |
35° |
600*400 |
240 |
28 |
38 |
35 |
26° |
| • El tamaño y la longitud especiales pueden ser personalizados para usted. |
Aplicaciones:
Se utiliza ampliamente en ingeniería química, construcción, suministro de agua, drenaje, petróleo, industria ligera y pesada, refrigeración, saneamiento, calefacción de agua, protección contra incendios,energía eléctrica y otros proyectos básicos. De acuerdo con diferentes materiales pueden ser hechos en ácido, álcali, corrosión, aceite, alta temperatura, radiación, resistencia al desgaste, envejecimiento y otras variedades,adaptarse a una variedad de medios y entornos.
1Permite movimientos en cuatro direcciones.
2. moldeado con precisión de caucho sintético y cordón de nylon.
3Excelente capacidad para absorber vibraciones y ruido.
4Resiste la alta presión.
5- Resistente a la corrosión.
6Es fácil de instalar, usa una brida flotante.
Ventajas:
Apariencia: La superficie exterior es lisa y libre de defectos como estrías, óxido, poros, inclusiones de escoria, grietas, daños mecánicos, etc.
Soldadura: La costura de soldadura debe ser plana, sin poros, grietas, inclusiones de escoria y omisiones de soldadura.
Anticorrosión: La brida se encurta y elimina el óxido, y luego se somete a un tratamiento anticorrosión.
Embalaje del producto: Se deben tomar medidas como impermeables a la lluvia, a la humedad, a la roya y a los golpes.sin reciclajeO empaquetados de acuerdo con los requisitos del lado de la demanda.
Embalaje y envío:
Envasado
En el interior: película de plástico, luego en una caja de cartón.
Exterior: caja de contrachapado de exportación firme y segura, marcado en caja de cartón y caja de madera se puede personalizar, o empacar según sus solicitudes.
Envío:
1.Podríamos entregar las mercancías por expreso internacional, como DHL, UPS, TNT, EMS, otros.
2También puede elegir el transporte según su horario y presupuesto.3- O podrías usar tu propio agente de carga.
